517-30. Sistemas

🔌 Abrir en Visor Interactivo

517-30. Sistemas eléctricos esenciales para hospitales a) Aplicación. Los requerimientos de la Parte C, secciones 517-30 a , deben aplicarse en hospitales y establecimientos de atención a la salud, donde es requerido el sistema eléctrico esencial.

b) Generalidades

  • 1) Sistemas separados. El sistema eléctrico esencial para hospitales debe estar compuesto por dos sistemas independientes capaces de suministrar una cantidad limitada de energía eléctrica para el servicio de alumbrado y fuerza, que se consideren esenciales par a la seguridad de la vida y la operación segura y efectiva del hospital durante el tiempo que el servicio eléctrico normal se interrumpe por cualquier razón. Estos dos sistemas deben ser el sistema de emergencia y el sistema para equipos.

  • 2) Sistemas de emergencia. El sistema de emergencia debe estar limitado a circuitos esenciales para la seguridad de la vida y para atención crítica de pacientes. Estos están designados como circuitos derivados para la seguridad de la vida y circuitos derivados críticos. Las únicas cargas que deben conectarse al circuito derivado crítico son las relacionadas en . Asimismo, el circuito derivado de seguridad de la vida no debe alimentar ninguna otra carga que no esté mencionada en - 3) Sistema de equipos. Este sistema, debe suministrar energía al equipo eléctrico de utilización y al equipo médico necesarios para la atención de los pacientes, así como para que el hospital opere sin problemas en lo relacionado con el cuidado y atenci ón de los pacientes, mientras dure la interrupción de la fuente normal de energía eléctrica.

  • 4) Desconectadores de transferencia. El número de desconectadores de transferencia debe estar sustentado en los proyectos y memorias técnicas eléctricas y se deben cubrir altos grados de confiabilidad en su diseño, selección, instalación, operación, pruebas y mantenimiento. La capacidad o tamaño de cada desconectador de transferencia, debe determinarse de acuerdo al tipo de las cargas a conectar y estar de acuerdo con los cálculos basados en las características o datos de los equipos de utilización a alimentar y a las consideraciones especiales de las cargas. Cada circuito derivado del sistema de emergencia y cada circuito del sistema de equipos, deben alimentarse por un desconectador de transferencia individual como se muestra en los diagramas de las Figuras 517-30 (a) y (b), se permite que este desconectador de transferencia individual alimente dos o más circuitos derivados de los sistemas de emergencia y de equipos. Se permite que un desconectador de transferencia alim ente uno o más circuitos derivados o subsistemas en una instalación, con una demanda máxima en el sistema eléctrico esencial de 150 kilovoltamperes.

NOTA: Para mayor información de las características y de los requerimientos de funcionamiento, operación, mantenimiento y pruebas, de los desconectadores de transferencia automáticos y no automáticos para hospitales y establecimientos para la atención médica de pacientes ambulatorios, ver apéndices B y E.
  • 5) Otras cargas. Las cargas alimentadas por el equipo generador y que no estén específicamente mencionadas en , y , deben alimen tarse por su propio desconectador de transferencia de tal forma que estas cargas:

  • (1) No sean transferidas en caso de que se pueda producir una sobrecarga al equipo generador, y - (2) Se desconecten automáticamente al produc irse una sobrecarga en el equipo generador.

  • 6) Establecimientos de atención de la salud dentro del mismo predio . Se permite que el sistema eléctrico normal y el sistema eléctrico esencial de un hospital, suministren energía a otros sistemas eléctricos esenciales de establecimientos ubicados dentro del mismo edificio o en edificios dentro del mismo predio.

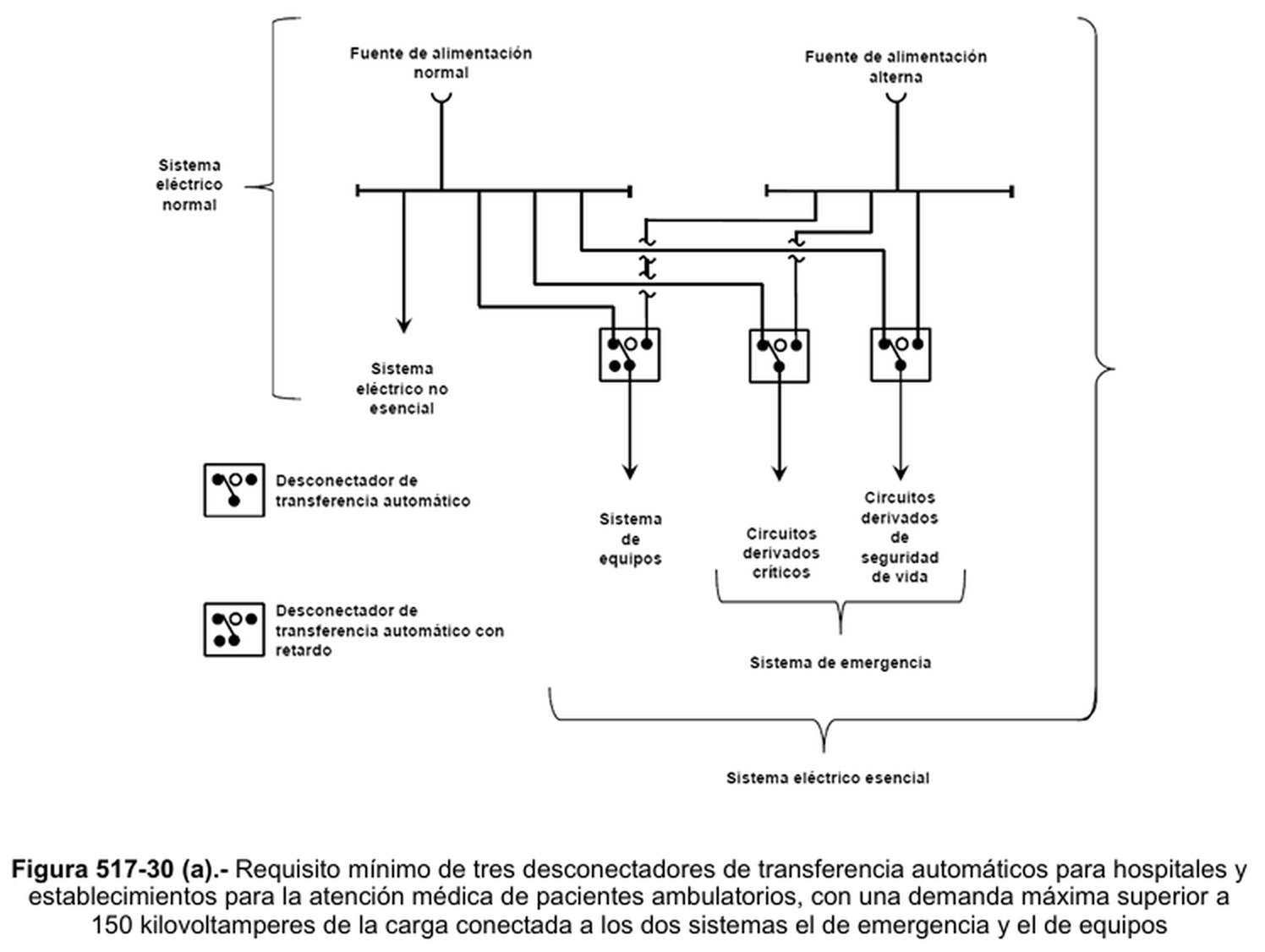

Figura 517 30 A
🔍 Haz clic para expandir al panel
Figura 517 30 AIlustración NOM

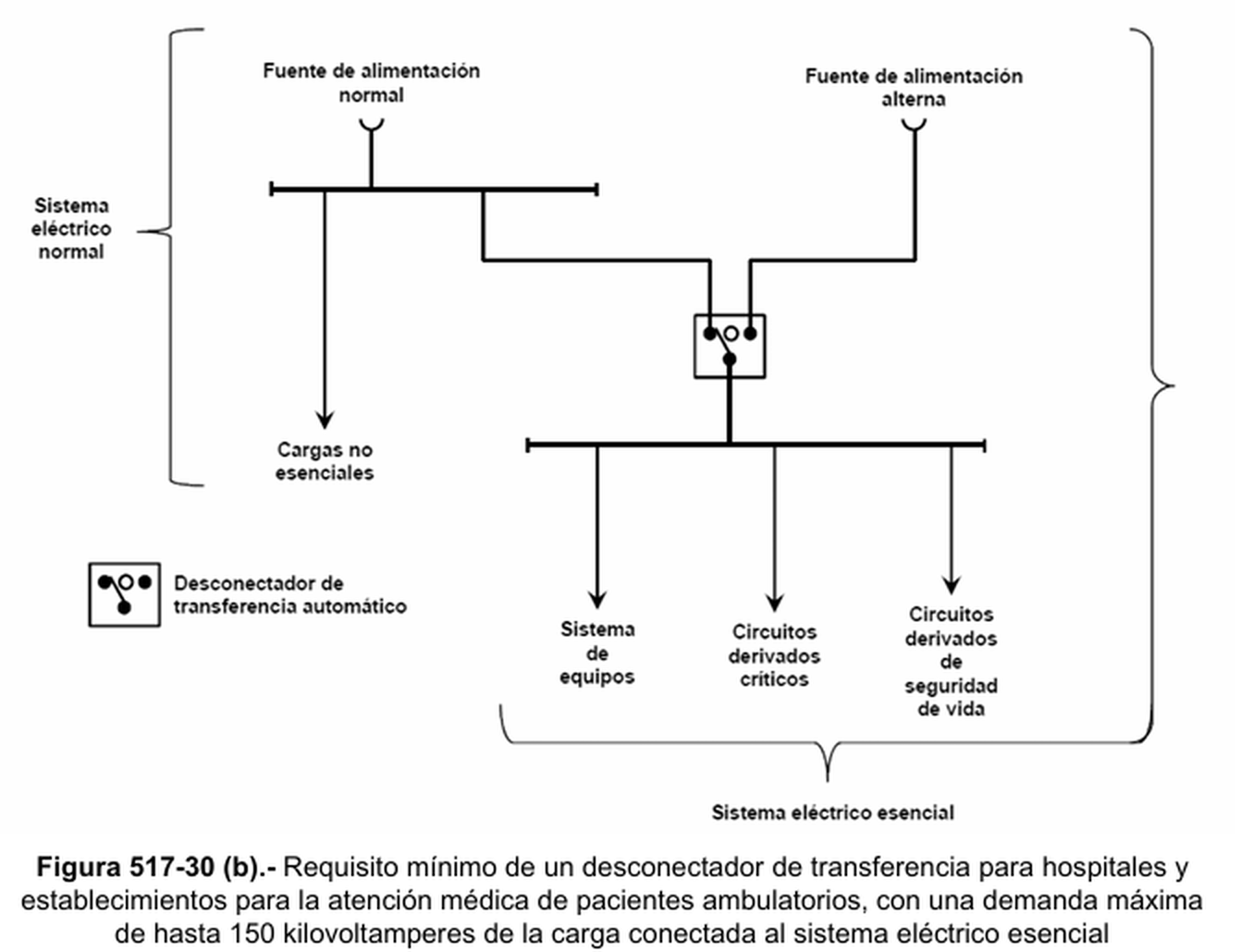

Figura 517 30 B
🔍 Haz clic para expandir al panel
Figura 517 30 BIlustración NOM

c) Requisitos de alambrado

  • 1) Separación de otros circuitos. El circuito derivado de seguridad para la vida y el circuito derivado crítico del sistema de emergencia deben estar completamente independientes de cualquier otro alambrado y equipos y no deben ocupar las mismas canalizaciones, cajas, o gabinetes con otros alambrados. Cuando los lugares de cuidados generales son alim entados por dos desconectadores de transferencia separados del sistema de emergencia de acuerdo con 5 17-18(a) Excepción 3, los circuitos de cuidados generales de los dos sistemas separados deben permanecer independientes uno del otro. Cuando los lugares de cuidados críticos son alim entados por dos desconectadores de transferencia separados en el sistema de emergencia de acuerdoc on , Excepción 2, los circuitos de cuidados críticos de los dos sistemas separados deben permanecer independientes uno del otro. Los alambrados de los circuitos derivados de seguridad de la vida y los circuitos derivados críticos, se permite que ocupen la misma canalización cajas o gabinetes de otros circuitos que no sean parte de estos circuitos derivados donde tales alambrados cumplan con una de las siguientes condiciones:

  • (1) Estén dentro del gabinete del equipo de transferencia; o - (2) Estén en las luminarias de salida o de emergencia que son alimentadas de dos fuentes independientes; o - (3) Estén en una caja de empalmes común conectada a las luminarias de salida o de emergencia alimentadas de dos fuentes independientes, o - (4) Sea para dos o más circuitos de emergencia alimentados desde el mismo circuito derivado y el mismo desconectador de transferencia. Se permite que el alambrado de un sistema de equipo ocupe la misma canalización, caja o gabinete de otros circuitos que no sean parte del sistema de emergencia.

  • 2) Sistema eléctrico aislado. Los sistemas eléctricos aislados se deben instalar en las áreas indicadas en y y cada sistema eléctrico aislado, debe ser alimentado por un circuito derivado crítico individual, este circuito único, no debe alimentar a ninguna otra carga conectada que no sea el sistema eléctrico aislado. Para lograr la máxima confiabilidad en la continuidad del suministro de energía al circuito derivado crítico individual antes mencionado, se permite la instalación de sistemas ininterrumpidos, siempre y cuando cualesquier falla de los equipos del sistema ininterrumpido, fallas en sus circuitos de distribución y operación de sus protecciones, no interrumpan la ener gía al sistema eléctrico aislado. Además, en estas áreas mencionadas en y , los equipos médicos de utilización incluida la luminaria quirúrgica, deben ser catalogados como equipos de soporte de vida y contener, integrado a su circuito interno y en la misma envolvente o carcaza, un sistema ininterrumpido. Los sistemas eléctricos aislados deben ser ensamblados en fábrica con todas sus partes instaladas y así deben estar aprobados para su instalación y funcionamiento, se permite utilizar sistemas eléctricos aislados armados en sitio con partes originales aprobadas y, antes de su puesta en operación, deben probarse con todos los circuitos alambrados, los contactos grado hospital y equipos fijos instalados.

  • 3) Protección mecánica del sistema de emergencia. El alambrado de un sistema de emergencia para un hospital debe estar protegido mec ánicamente. Cuando se instalen como circuitos derivados en áreas de atención de pacientes, la instalación debe cumplir los requisitos de (a) y . Se permiten los siguientes métodos de alambrado:

  • (1) Canalizaciones metálicas no flexibles, cables del tipo MI, conduit de PVC Cédula 80. Las canalizaciones no metálicas no se deben usar para circuitos derivados que alimentan áreas de atención de pacientes.

  • (2) Si están empotrados en no menos de 50 milí metros de concreto, conduit de PVC Cédula 40, canalizaciones no metálicas flexibles o metálicas con cubierta, o ensamble de cables metálicos con cubierta aprobados para su instalación en concreto. Las canalizaciones no metálicas no se deben usar para circuitos derivados que alimentan áreas de atención de pacientes.

  • (3) Canalizaciones metálicas flexibles aprobadas y ensamble de cable con cubierta metálica aprobados en cualquiera de las siguientes:

    • a. Cuando se usan en consolas o cabeceras médicas prefabricadas.

    • b. En mobiliario para oficina.

    • c. Cuando se tienden con sonda en paredes o plafones existentes, sin ningún otro acceso y no sometidos a daños físicos.

  • d. Cuando sea necesario para la conexión flexible al equipo. 98 (Quinta Sección-Vespertina) - (4) Cordones flexibles de alimentación de los equipos de utilización o de otros equipos médicos conectados al sistema de emergencia.

  • (5) Sistemas de cables para circuitos Clase 2 o Clase 3 permitidos por la parte F de este Artículo, con o sin canalizaciones.

NOTA: Ver para requisitos adicionales de puesta a tierra en áreas de atención del paciente.

d) Capacidad de los sistemas. El sistema eléctrico esencial, debe tener capacidad suficiente para satisfacer la demanda de la operación de todas lasf unciones y equipos alimentados por cada sistema y sus circuitos derivados. Los alimentadores deben dimensionarse de acuerdo con lo indicado en los Artículos 215 y 220. Los grupos generadores deben tener capacidad suficiente y un rango adecuado para cubrir la demanda requerida por la carga de los sistemas eléctricos esenciales en cualquier momento. El cálculo de la demanda para dimensionar los generadores debe basarse en cualquiera de los siguientes:

  • (1) Factores prudentes de demanda y datos históricos; o - (2) Carga conectada; o - (3) Procedimiento de cálculos de alimentadores como se describe en el Artículo 220, o - (4) Cualquier combinación de las consideraciones anteriores. Los requisitos para dimensionar lo descrito en y no deben aplicarse al grupo o grupos generadores para hospitales.

e) Identificación de contactos . Las placas frontales de los contactos eléctricos o los mismos contactos eléctricos o ambos, alimentados del sistema de emergen cia deben tener un color distintivo o una marca que los haga fácilmente identificables.
